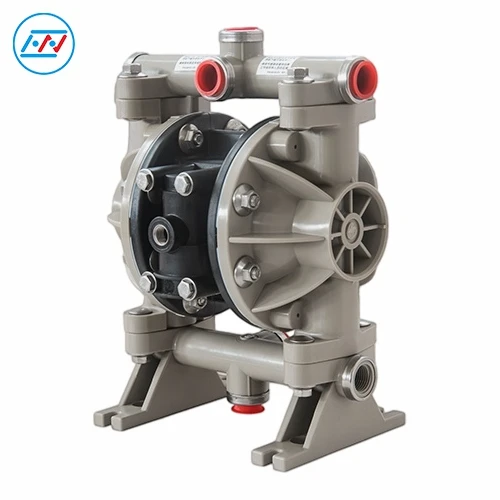

Pracovný princíp a vnútorná štruktúra
Čerpadlo využíva mechanizmus kľukového hriadeľa poháňaný piestovým motorom- na ovládanie hydraulického piestu. Tento piest vytláča hydraulický olej, ktorý zase ohýba viacvrstvovú PTFE/kovovú membránu tam a späť vo vnútri hlavy čerpadla.
Táto dvojčinná izolácia úplne oddeľuje mechanický pohon od čerpanej procesnej kvapaliny, čím zabraňuje mechanickému znečisteniu a eliminuje dynamické netesnosti tesnenia hriadeľa. Presne-skonštruované sacie a výtlačné spätné ventily riadia jednosmerný prietok pod silným spätným-tlakom.
Hlavné výhody
• Hermetické tesnenie: Hriadeľové tesnenia s nulovou dynamikou eliminujú prchavé emisie toxických, korozívnych alebo prchavých kvapalín.
• Schopnosť vysokého{0}}tlaku: Trvalá prevádzka až do 350 barov s objemovou účinnosťou presahujúcou 92 %.
• Vynikajúca integrita materiálu: Mokré komponenty kované z pevnej nehrdzavejúcej ocele 316L, Hastelloy alebo Duplex 2205, aby odolali agresívnym halogenidovým roztokom a silným kyselinám.
• Presnosť presného merania: Linearita prietoku sa udržiava v rozmedzí +/- 1 % v rozsahu nastavenia zdvihu 10 % až 100 %.
• Detekcia pretrhnutia membrány: Integrované tlakové spínače alebo optické senzory okamžite detegujú kontamináciu hydraulickej kvapaliny a spúšťajú automatické bezpečnostné blokovania, aby sa zabránilo katastrofickému zlyhaniu čerpadla{0}}.
Typická manipulácia s médiami
• Koncentrované kyseliny sírové a dusičné, chlórnan sodný a hydroxid sodný.
• Inhibítory soľanky a vodného kameňa s vysokou-slanosťou reverznej osmózy (RO).
• Uhľovodíkové kondenzáty, chemické odoranty (merkaptány) a kvapalné katalyzátory.
Typické priemyselné aplikácie
• Chemické spracovanie a petrochemická rafinácia
• Úprava vody a odsoľovanie morskej vody (RO Antiscalant Injection)
• Ťažba, zber a potrubná preprava ropy a zemného plynu
• Farmaceutická syntéza a výroba čistých chemikálií
Výber produktov a výkonové inžinierstvo
Výber správneho-membránového čerpadla vyžaduje zosúladenie hydraulických parametrov s charakteristikami vašej kvapaliny. Na určenie základnej konfigurácie použite nižšie uvedenú maticu kritérií:
|
Procesný parameter |
Štandardné clo |
Vysoká záťaž-a korozívne |
Vysoká{0}viskozita a kaša |
|
Maximálny prevádzkový tlak |
Až 100 barov |
Až 350 barov |
Až 200 barov |
|
Rozsah prietokovej rýchlosti |
10 až 500 l/h |
5 až 2 000 l/h |
50 až 1 500 l/h |
|
Možnosti navlhčeného materiálu |
SS 304 / SS 316L |
SS 316L / Duplex 2205 / Hastelloy C |
Kalené SS 420 / Keramické jadro plunžera |
|
Konštrukcia membrány |
EPDM s povrchom PTFE- |
Trojvrstvový{0}}kompozitný PTFE |
Kovová membrána (AISI 301) |
|
Konfigurácia ventilov |
Guľové spätné ventily |
Kužeľové ventily s pozitívnym vratným pohybom pružiny |
Doskové ventily optimalizované pre vysokú viskozitu |
Aplikačný úsudok a vhodnosť
Kedy zvoliť toto čerpadlo
• Váš proces funguje pri tlaku nad 50 barov a vyžaduje bezpulzné alebo nízkopulzné chemické vstrekovanie-.
• Čerpaná kvapalina je nebezpečná, jedovatá, horľavá alebo má vysokú{0}}čistotu, takže konvenčné upchávky alebo mechanické upchávky sú neprijateľné.
• Presnosť dávkovania je rozhodujúca pre udržanie výťažku chemickej reakcie alebo splnenie prísnych environmentálnych noriem vypúšťania.
Kedy NEZvoliť toto čerpadlo
• Nízkotlakový prenos úžitkovej vody alebo všeobecná cirkulácia tekutín (pričom odstredivé čerpadlá ponúkajú lepšiu optimalizáciu nákladov).
• Čerpanie ťažkých abrazívnych kalov obsahujúcich pevné častice väčšie ako 0,5 mm (ktoré vyžadujú špecializované progresívne dutinové alebo rotačné čerpadlá).
Overovanie dodávateľov a výrobné normy
Hodnotenie výrobnej kapacity si vyžaduje kontrolu prísnych interných procesov namiesto spoliehania sa na marketingové tvrdenia:
Vysledovateľnosť materiálu:
Všetky výkovky 316L a Duplex sa dodávajú s certifikátmi o skúške materiálu EN 10204 3.1, overené testovaním PMI (Positive Material Identification) pred opracovaním.
Presnosť obrábania:
Kvapalinové komory a sedlá ventilov sú dokončené na 5-osových CNC obrábacích centrách, aby sa zachovala drsnosť povrchu Ra<= 0.8 um, preventing localized vortex erosion under high-velocity flow.
Protokol prísneho testovania:
Každé vyrobené čerpadlo sa podrobuje 4-hodinovej hydrostatickej tlakovej skúške pri 1,5-násobku jeho maximálneho menovitého pracovného tlaku, po ktorej nasleduje úplný výkonový test merajúci skutočný prietok, spotrebu energie a súlad s NPSH.
Certifikáty kvality a bezpečnosti:
Vyrába sa podľa certifikovaných systémov manažérstva kvality ISO 9001:2015 s motormi certifikovanými ATEX-k dispozícii pre inštalácie v nebezpečných priestoroch.
Rozhodnutie o obstarávaní a technický kontrolný zoznam RFQ
Ak chcete urýchliť proces cenovej ponuky a zabezpečiť presné technické dimenzovanie, zahrňte tieto prevádzkové parametre do svojej počiatočnej RFQ:
Názov tekutiny a presná koncentrácia:(Napr. 98 % H2SO4, špecifická hmotnosť 1,84 g/cm3, viskozita 20 cP).
Prevádzkové teploty:Normálna prevádzková teplota a maximálna konštrukčná teplota.
Požiadavky na prietok:Menovitý prevádzkový bod a požadovaný prevodový pomer.
Sací a výtlačný tlak:Dostupný vstupný tlak (NPSHa) a požadovaný spätný-tlak systému.
Elektrické napájanie:Klasifikácia napätia, frekvencie a nebezpečných oblastí (napr. ATEX Exd IIBT4).
Integrácia príslušenstva:Pretlakové ventily, tlmiče pulzácií, kalibračné nádoby alebo digitálne ovládače zdvihu.
Často kladené otázky
Otázka: Aký bezpečnostný mechanizmus zabraňuje úniku procesnej tekutiny v prípade zlyhania primárnej membrány?
Odpoveď: Čerpadlo obsahuje mechanickú dvojitú-membránu oddelenú medziľahlou kvapalinovou alebo vzduchovou vyrovnávacou komorou. Ak dôjde k roztrhnutiu membrány na primárnej strane procesu-, sekundárna bezpečnostná membrána obsahuje kvapalinu, zatiaľ čo integrovaný tlakový spínač alebo optický senzor okamžite signalizuje alarm alebo vypne motorový pohon.
Otázka: Dá sa nastaviť prietok čerpadla, keď beží pri plnom zaťažení?
A: Áno. Prietok je možné upraviť manuálne pomocou mikrometrového nastavovacieho kolieska alebo automaticky pomocou elektrického servopohonu riadeného 4-20 mA riadiacim signálom, pričom sa zachováva striktná lineárna presnosť od 10 % do 100 % maximálnej kapacity bez zastavenia procesu.
Otázka: Aká je očakávaná životnosť kompozitnej PTFE membrány?
Odpoveď: Pri nepretržitej prevádzke v rámci odporúčaných tlakových a teplotných limitov dosahuje viac{0}}vrstvová kompozitná PTFE membrána zvyčajne 8 000 až 12 000 prevádzkových hodín. Životnosť sa riadi predovšetkým čistotou tekutín a absenciou ostrých suspendovaných pevných častíc.
Otázka: Vyžadujú tieto vysokotlakové-čerpadlá externé prídavné chladenie?
Odpoveď: Pre nepretržité prevádzkové tlaky do 250 barov za normálnych podmienok okolia postačuje prirodzené chladenie sálaním cez liatinovú alebo hliníkovú výkonovú časť. Pre nepretržitú prevádzku presahujúcu 250 barov alebo teploty kvapaliny nad 80 stupňov Celzia sa dodáva integrovaná olejová chladiaca cievka alebo chladiaci plášť hydraulickej komory.
Otázka: Sú dostupné zostavy vyhovujúce ASME alebo API pre kritické projekty v oblasti ropy a zemného plynu?
A: Áno. Konfigurácie hláv čerpadla, pripojenia potrubí a ťažké{1}}základné dosky môžu byť prispôsobené-na mieru tak, aby spĺňali špecifikácie API 675 (riadené-objemové objemové čerpadlá), doplnené o súlad s materiálom NACE MR0175 pre náročné servisné prostredia.
Otázka: Aký je štandardný dodací čas pre vlastné konfigurácie z nehrdzavejúcej ocele?
Odpoveď: Štandardné katalógové konfigurácie využívajúce na sklade komponenty 316L sa zvyčajne dodávajú do 3 až 4 týždňov. Vlastné zliatinové konštrukcie (napríklad Duplex 2205 alebo Hastelloy) alebo jednotky plne vyhovujúce API 675 vyžadujú 6 až 8 týždňov, čo zahŕňa úplné testovanie hydrostatického a hydraulického výkonu.
